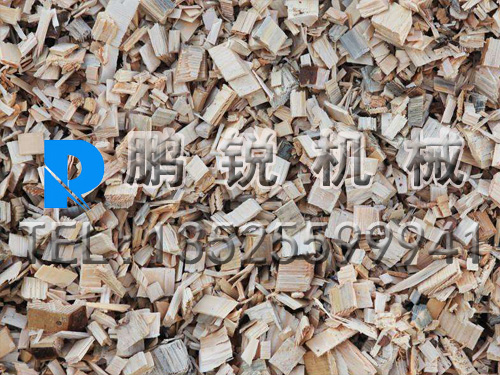

鼓式削片機切削的主要原料是小徑木、木材采伐、加工剩余物(如枝丫、枝條、板皮、板條、圓木芯、廢單板、廢舊木材等),也可用來切削非木質原料(如甘蔗、蘆葦、毛竹等)。 原料經切削后,成為一定規格的小木片,作為刨花板、中密度板、纖維板等各造紙行產原料,亦可作燃料之用。適用范圍廣,原料多樣化,切削木片質量好,安全可靠,且操作簡單方便,生產效率高。
木料由進料口送入,當木料按接觸到削切刀片時,跟著削切刀盤的高速旋轉進行削切,所削切的木片在削切室內由削切刀盤上的風葉所產生的高速汽流送出。

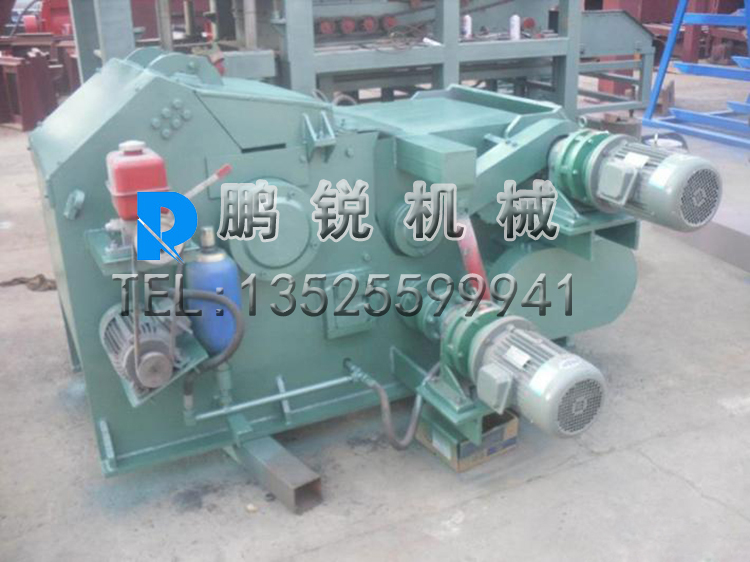

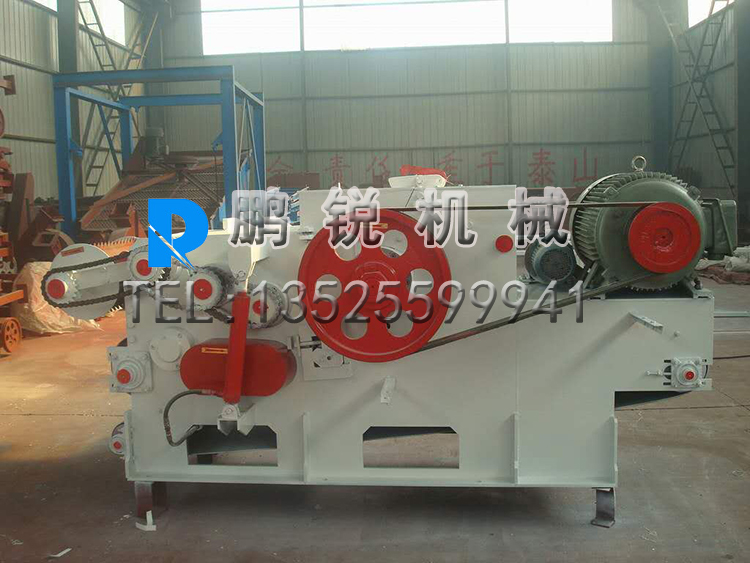

結構組成:鼓式削片機由機體、刀輥、上下喂料機構、送料裝置、液壓系統等部分組成。
鼓式切片機的機座采用的是高腔度鋼板焊接而成,是整個鼓式木材削片機的基礎支撐部分;在鼓式木材切片機上安裝有兩把飛刀。采用為鼓式削片機打造的飛刀螺栓,通過壓力塊將飛刀固定在刀輥上;這樣的設計可以根據被切削原料的不同,上喂料輥可以借助液壓系統在一定的范圍內進行上下浮動,可以達到切削不同規格的木片的效果。
原木、枝椏材、板皮、廢單板、竹材、棉桿及其他非木質纖維桿莖等。可以將這些原料一次性的切削成不同規格的木片。作為制作刨花板、纖維板、非木質人造板和制漿造紙的基本原料。
它的機座采用高強度鋼板焊接而成,是整臺鼓式削片機的支承基礎;
刀輥上安裝兩把飛刀,用專門制造的飛刀螺栓,通過壓力塊,把飛刀固定在刀輥上;
根據被切削原料的不同厚度,上喂料輥總成可以借助液壓系統在一定范圍內上下浮動;
切削下來的合格片料通過網篩孔落下,有底部排出,大的料片將在機內再進行切削。
鼓式削片機液壓系統:由手油泵供油至油缸,可以啟動罩殼,便于刀片的更換,在維修的時候可以抬起上喂料輥總成,便于調整飛刀、底刀的間隙和梳板的拆裝。
機座、刀輥、上下喂料輥、傳送帶、液壓系統等部分組成了鼓式削片機的結構主體。
型號 | RD-213 | RD-216 | RD-218 | RD-218D | RD-2113 | RD-2120 |
刀輥直徑(mm) | 300 | 650 | 800 | 800 | 1300 | 2000 |
飛刀數(把) | 2 | 2 | 2 | 2 | 2 | 3*2 |
進料口尺寸(mm) | 120*300 | 180*500 | 225*680 | 240*750 | 400*700 | 850*1250 |
刀輥轉速(rpm) | 730 | 590/836 | 650 | 650 | 500 | 295 |
進料速度(m/min) | 38 | 37 | 37/25 | 31 | 38 | 31 |
加工原料大直徑(mm) | 90 | 120 | 160 | 160 | 230 | 370 |
木片長度(mm) | 26 | 30/22 | 30/20 | 30 | 38 | 35 |
生產能力(實積)(?/h) | 3-5 | 10 | 15-20 | 38 | 36-64 | 190 |
主電機功率(kw) | 30 | 55 | 110 | 132 | 200-250 | 800-1000 |
喂料輥電機功率(kw) | 1.1*2 | 3*2 | 4*2 | 4*2 | 7.5*2 | 22*2 |
油泵電機功率(kw) | 1.1 | / | / | 0.55 | 3 | 3 |
重量(kg) | 1200 | 4070 | 7000 | 7500 | 11840 | 55000 |
外形尺寸(mm) | 3680*870*900 | 4348*1730*1258 | 4670*2150*1500 | 4670*2150*1500 | 3670*2517*2050 | 7970*7150*2750 |
